Sistemas Jupiter (100 PE – 500 PE)
Los sistemas Jupiter BioKube son recomendados para ser usados en pequeñas ciudades, condominios habitacionales y resorts.
Son entregados completamente equipados, listos para ser instalados como unidades plug & play. Cada unidad contiene una zona de tratamiento con filtros aireados y zona de clarificación para eliminar sólidos suspendidos.
El sistema puede instalarse directamente debajo del suelo, en un tanque de hormigón prefabricado o sobre el suelo.
Dependiendo de los requerimientos de tratamiento y la cantidad de agua entrante, la instalación completa puede tener varias unidades en serie (dependiendo de los requisitos de tratamiento) o en paralelo (dependiendo de la cantidad de agua a tratar).
Video de un sistema Jupiter instalado en un hotel lujoso en Africa Oriental
Sistema BioKube Jupiter de una sola cámara instalado en el suelo
La imagen muestra un sistema Jupiter de una sola cámara instalado en un campamento en Croacia
Se puede apreciar la zona de aiereación con los BioBlocks seguido por la zona de clarificación.
El sistema mostrado puede tratar 100 m3/d segun los requisitos de tratamiento estandar europeos con un DBO < 25 mg/l.

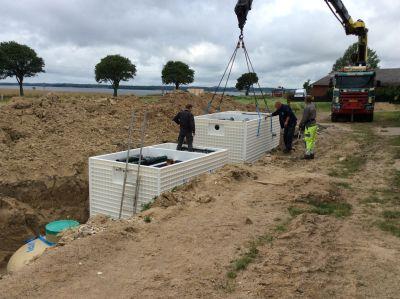

Sistema BioKube Jupiter de tres cámaras en instalación
La imagen muestra un sistema Júpiter de de tres cámaras en instalación en Dinamarca.
El sistema está instalado directamente en el suelo por lo que no es necesario The system is being installed directly in the ground, so un refuerzo externo de las unidades Jupiter.
Delante del sistema, puede ver un tanque de ecualización de 5 m3 instalado entre el tanque séptico y las unidades Júpiter.
Sistema Jupiter BioKube de tres cámaras en instalación
La imagen muestra un sistema Jupiter de tres cámaras, en instalación en Dinamarca.
Delante del sistema se puede apreciar un tanque séptico de 20 m3 y una cámara de amortiguación de 5 m3 instalada entre el tanque séptico y las unidades Jupiter.
Sistema Jupiter BioKube de tres cámaras sobre el suelo
La imagen muestra un sistema Jupiter instalado en la Universidad Técnica de Kuala Lumpur, Malasia.
Se puede ver que cada sección tiene una zona de aereación con BooBlocks seguida por la zona de clarificacióne.
El sistema está reforzado por barras de acero para mantener la presión del agua en las cámaras de limpieza. Estas barars de acero no son necesarias si el sistema esta en el suelo ya que la presión el suelo de los alrededores.
El sistema de tres cámaras trata el agua residual según la demanda de estrictos requerimientos con DBO < 10, DQO < 75, NH4 < 5 y remoción de Nitrógeno Total superior al 50%.
Sistema BioKube Jupiter de tres cámaras en Ghana
La imagen muestra un sistema de tres cámaras instalado en KAIPTC, en el Centro de Formación de Oficiales en Accra, Ghana.
Como puede apreciarse, las tapas pueden entregarse en el color que se requiera (Ej. color celeste de Naciones Unidas).

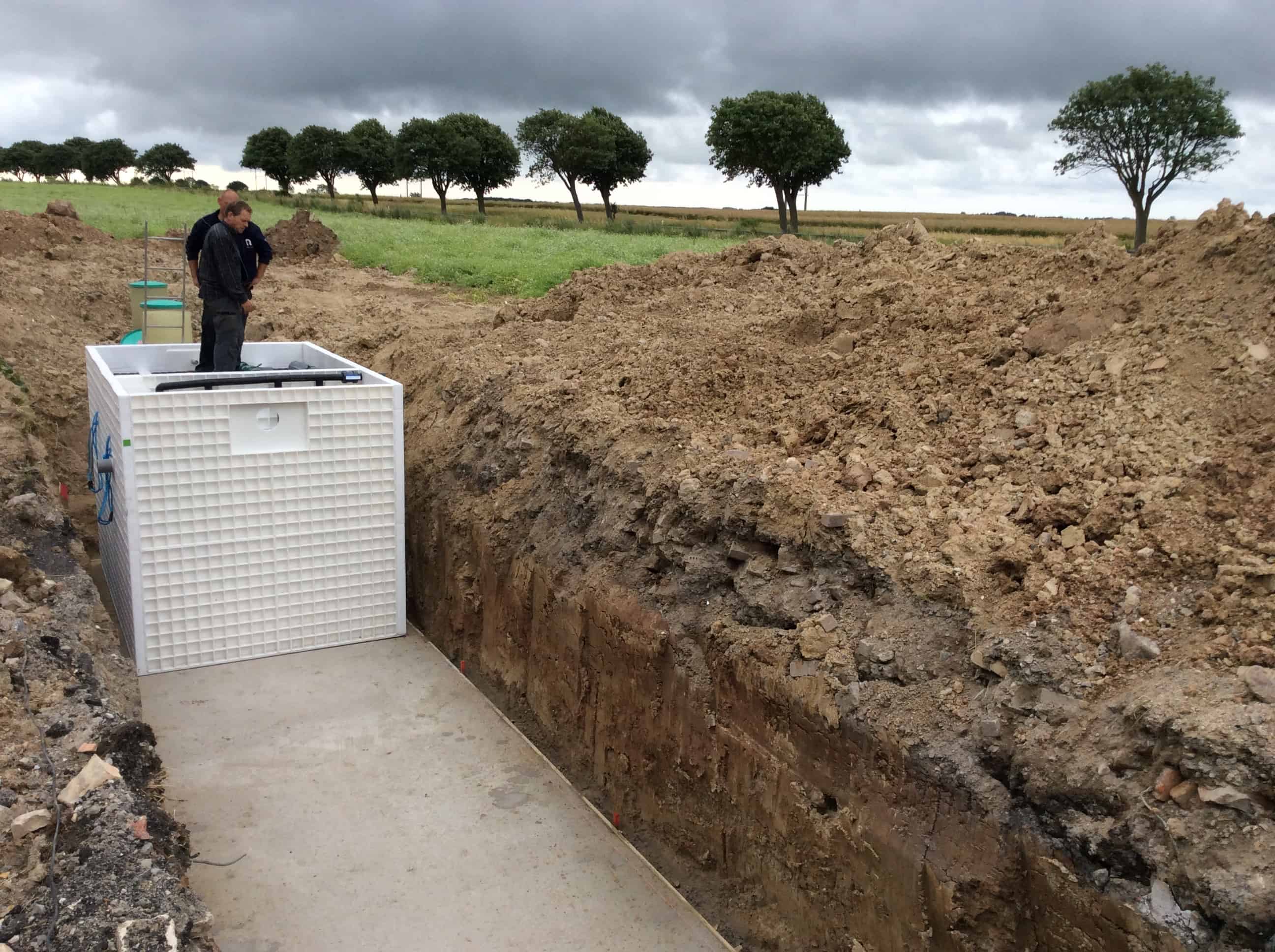

Sistema Jupiter BioKube Jupiter de tres cámaras en instalación en Dinamarca
Como puede apreciar en la imagen, el único soporte necesario es un terreno estable y nivelado. Acá se empleó una losa de hormigon pero también podría ser grava comprimida.
¿Por qué elegir BioKube?
Los sistemas Jupiter son compactos y faciles de instalar
La instalación del Jupiter se puede realizar de muchas maneras: debajo del suelo o sobre el suelo, incluso en sotano de un hotel.
El sistema Jupiter es entregado como Plug & Play, listo para instalar
Los sistemas Jupiter se entregan en módulos combinados, que contienen tanto la zona de tramiento como la zona de sedimentación. Requiere muy pocas obras civiles.
